Подъемник каротажный самоходный ПКС представляет собой единый кузов, установленный на шасси автомобиля, и предназначен для производства спуско-подъемных операций и геофизических исследований скважин глубиной и доставки аппаратуры к месту проведения исследований.

Подъемник состоит из следующих основных узлов и агрегатов:

• автомобильного шасси;
• цельнометаллического кузова, устанавливаемого на шасси;
• лебедки ЛПК;
• привода ЛПК;
• измерительного комплекса;
• пульта управления и контроля спуско-подъемными операциями;
• системы отопления;
• производственного оборудования подъемника;
• комплекта ЗИП;
• входной лестницы.

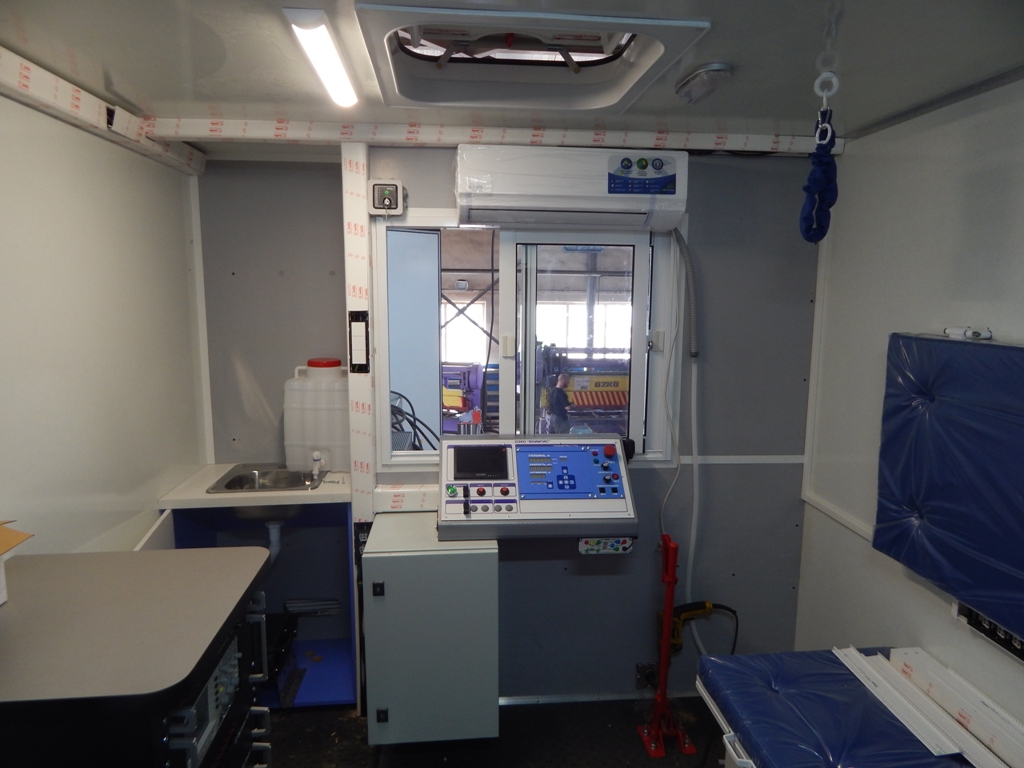

Кузов подъемника разделен на два отсека: лабораторный и лебедочный. Для разделения отсеков предусмотрена шумотермоизолирующая перегородка с окном, оборудованным металлической решеткой.

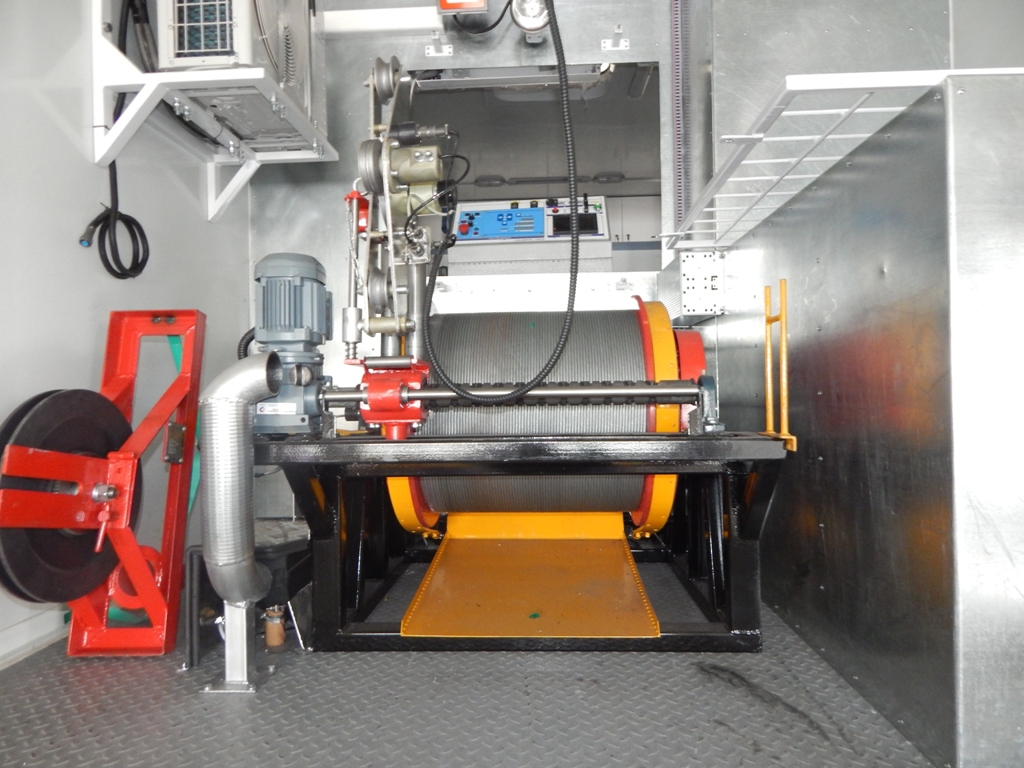

Лебедка ЛПК предназначена для проведения спускоподъемных операций при гидродинамических исследованиях в скважинах и состоит из:

• барабана для проволоки;
• сменных барабанов;
• привода ЛПК;
• водильника электромеханического для обеспечения автоматической укладки кабеля, с корректировкой;
• тормозной системы для обеспечения торможения ЛПК, в состав которой входит механизм ручного тормоза.

Электромеханический привод ЛПК предназначен для передачи крутящего момента от электродвигателя лебедки и состоит из:

• мотор-редуктора;
• цепной передачи;
• муфты свободного хода.
